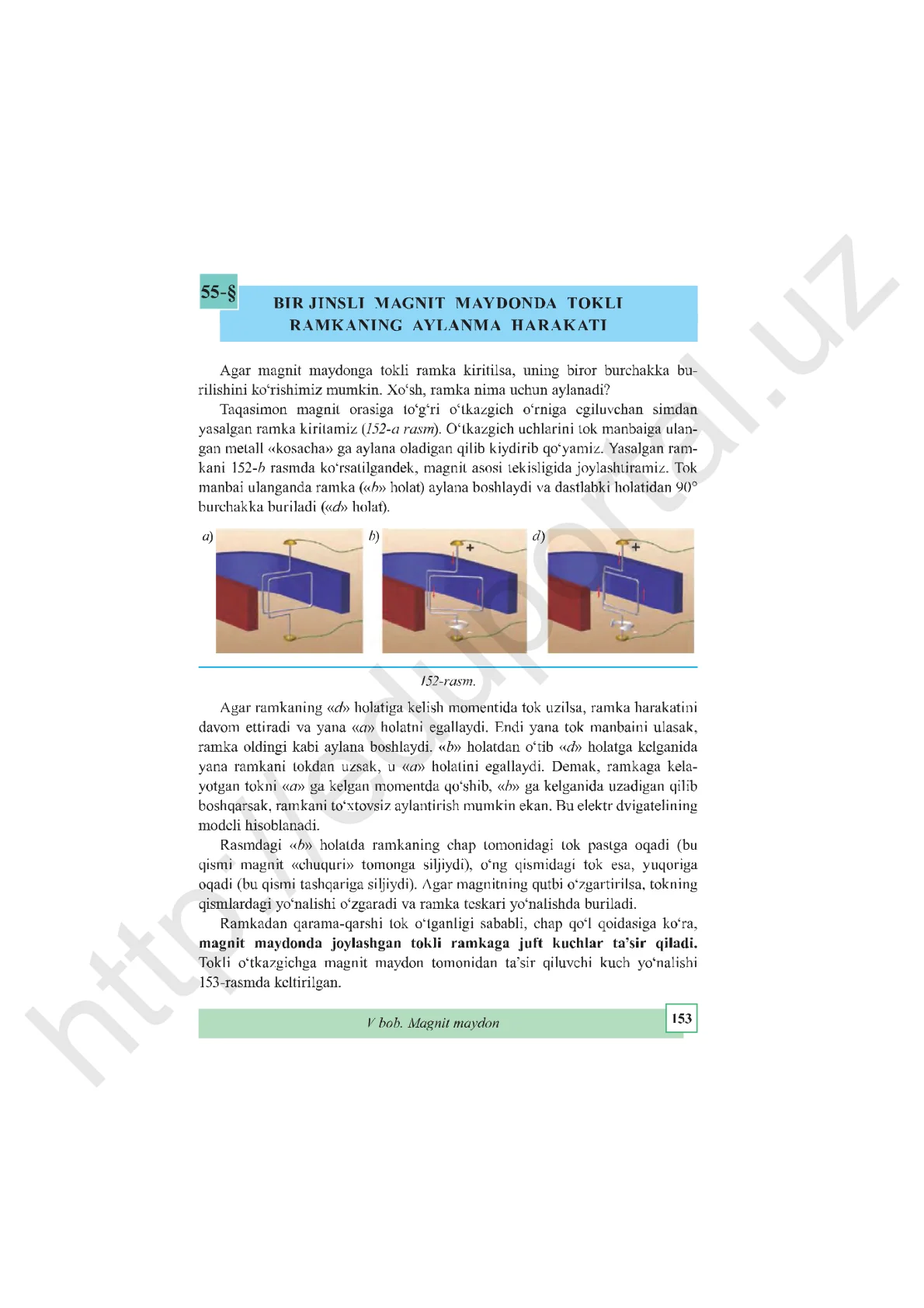

Mavzuni ochishMagnit maydon — Bir jinsli magnit maydonda tokli ramkaning aylana harakati
Elektr dvigatel — zamonaviy sanoatning asosi. Barcha elektr motorlarda tokli ramkaning magnit maydonda aylanish prinsipi qo'llaniladi.
- Tokli ramka magnit maydonda: Amper kuchlari ramkaning ikkala tomoniga qarama-qarshi yo'nalishda ta'sir etib, aylanma moment hosil qiladi.
- Aylanish momenti (M): Ramkaning aylanishiga sabab bo'luvchi kuchlar momenti.
- Neytral holat: Ramka tekisligi magnit maydoniga perpendikulyar — moment nolga teng.
- Kollektir va cho'tkalar: Tokni ramkaga uzatish va aylanish yo'nalishini saqlash uchun.
- Elektr dvigatel prinsipi: Elektr energiyasini mexanik energiyaga aylantirish.
- Aylanish momenti: M = B·I·S·N·sinα, bunda
- Maksimal moment: M_max = B·I·S·N (α = 90° da, ramka maydonga parallel).
- Dvigatel FIK: η = P_mex / P_elektr = M·ω / (U·I).
Asosiy atamalar: Aylanish momentiTokli ramkaKollektirElektr dvigatelAmper kuchi
⚠ USTOZ UCHUN DIQQAT
O'quvchilar moment ramka maydoniga perpendikulyar paytida maksimal deb o'ylaydi. Aslida moment ramka maydoniga PARALLEL paytida maksimal (α = 90° — B va ramka normal orasidagi burchak).
MISOL
B = 0,3 T, I = 2 A, S = 0,01 m², N = 100 o'ramli ramkada maksimal moment: M = 0,3 × 2 × 0,01 × 100 = 0,6 N·m. Bu kichik elektr dvigatel uchun real qiymat.
